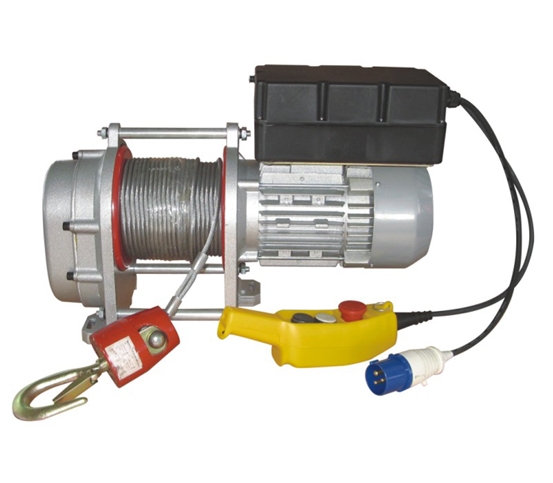

KDJ-200F-400F-200F1-400F1---電動卷?yè)P(yáng)機
額定載荷:200(kg)---400(kg)
認證證書: CE
聯系我們
認證證書: CE
鋼絲繩的固定
在卷筒上加一只PT螺絲，比一般鋼絲繩固定方式多一層安全防護措施，可切實有效地防止鋼絲繩脫落。
卷筒傳動結構
本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。
制動機構
采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時，制動器能自動快速制動，有效地控制重物下滑量，安全可靠。
齒輪箱
采用延性鑄鐵FCD—45#銅鑄造，延展性強，不易斷裂。
專用電機
采用B級絕緣的卷?yè)P(yáng)機專用電動機，起動轉柜大，慣性小，溫升低，可長時間頻繁使用。
傳動齒輪
采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。
機體固定架
采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所。
|
型號
|
KDJ-200F
|
KDJ-250F
|
KDJ-300F
|
KDJ-300F1
|
KDJ-400F1
|
|
額定載荷 (kg
|
200
|
250
|
300
|
400
|
|
|
額定速度 (m/min)
|
10-15/12-18
|
10-15
|
12-18
|
||
|
電機(KW)
|
0.75×4
|
1.1×4
|
1.5×4
|
||
|
電壓(V)
|
AC100/110/120/220/230/240
|
Three phase 220/380/415/440/480
|
|||
|
頻率(Hz)
|
50/60
|
||||
|
提升高度
|
38
|
||||
|
鋼絲繩直徑
|
ф6
|
||||
|
容繩量
|
40
|
||||
|
凈重
|
40
|
44
|
53
|
52
|
55
|
|
工作級別
|
M3
|
||||
-
